API 5L geschweißtes Stahlleitungsrohr

After the production line is set up, we will utilize it to manufacture large-diameter submerged API 5L Welded Steel Line Pipe. Initially, we will conduct ultrasonic inspection on the entire plate. Subsequently, the edges of the steel plate will undergo double-sided milling through an edge milling machine to achieve the desired plate width, edge parallelism, and groove shape. Then, we'll utilize prebending machine equipment to pre-bend the plate edges, ensuring they possess the required curvature. Following this, half of the pre-bent steel sheet will be pressed into a J-shape through multiple steps using a JCO forming machine. Concurrently, the other half will be stepped and pressed into a C-shape, ultimately forming an open O-shape.

Das geformte, gerade nahtgeschweißte Stahlrohr wird geschweißt, wobei für das kontinuierliche Schweißen Schutzgasschweißen zum Einsatz kommt. Das Unterpulverschweißen mit mehreren Drähten in Längsrichtung wird an der Innenseite des geraden Stahlrohrs durchgeführt, während die Außenseite dem gleichen Verfahren wie beim Unterpulverschweißen von Stahlrohren mit gerader Naht unterzogen wird. Nach Abschluss der Schweißarbeiten werden aufeinanderfolgende Prüfungen durchgeführt, darunter die erste Ultraschallprüfung, die erste Röntgenprüfung, die Durchmessererweiterung und eine Wasserdruckprüfung.

Der Hochfrequenzschweißprozess basiert auf den Prinzipien der elektromagnetischen Induktion sowie dem Skin-Effekt von Wechselstrom in Leitern, dem Wirbelwärmeflusseffekt und dem Proximity-Effekt. Der Kantenstahl der Schweißnaht wird erhitzt, bis er einen geschmolzenen Zustand erreicht, und dann wird das Walzenextrusionsverfahren eingesetzt, um eine interkristalline Verschmelzung der Stumpfnaht zu erreichen und so den Zweck des Schweißens zu erfüllen. Das Hochfrequenzschweißen fällt in die Kategorie des Induktionsschweißens und kann auch als Druckbasisschweißen bezeichnet werden. Es benötigt kein Zusatzmaterial für die Schweißnaht und erzeugt beim Schweißvorgang keine Schweißspritzer. Der von der Schweißwärme betroffene Bereich ist schmal, was zu einem eleganten Schweißformteil und hervorragenden mechanischen Eigenschaften führt. Aufgrund dieser Vorteile wird das Hochfrequenzschweißen in großem Umfang bei der Herstellung von Stahlrohren eingesetzt

Das Hochfrequenzschweißverfahren für Stahlrohre nutzt den Skin-Effekt und den Proximity-Effekt von Wechselstrom. Nach dem Walzen wird das API 5L Welded Steel Line Pipe zu einem runden Rohrrohling mit diskontinuierlichem Querschnitt geformt. In diesem Rohrrohling, nahe der Mitte der Induktionsspule, rotieren einer oder mehrere Induktoren und bilden einen elektromagnetischen Induktionskreis mit dem offenen Ende des Rohrrohlings. Durch den Skin- und Proximity-Effekt wird am Rand der Rohrrohlingsöffnung ein starker und konzentrierter thermischer Effekt erzeugt, der die Schweißnahtkante schnell auf die zum Schweißen erforderliche Temperatur erhitzt. Nach der Extrusion durch die Druckwalzen erreicht das geschmolzene Metall eine indirekte kristalline Bindung und kühlt ab, um eine feste Stumpfnaht zu bilden.

Als professioneller Hersteller möchten wir Ihnen Pengfa API 5L längsgeschweißte Stahlrohre anbieten. Gerades Stahlrohr Englisch (Straightsteel Pipe), allgemeines geschweißtes Rohr: Allgemeines geschweißtes Rohr wird zum Transport von Niederdruckflüssigkeiten verwendet. Hergestellt aus Q195-, Q215A-, Q235A-Stahl und Q235B-Karbon. Es kann auch zusammen mit dem leicht zu schweißenden 0317-Standardmodell 6012 und der Stahlmutter 755 Weichstahl hergestellt werden. Stahlrohre unterliegen Wasserdruck-, Biege-, Abflachungs- und anderen Prüfungen und stellen bestimmte Anforderungen an die Oberflächenqualität. Normalerweise beträgt die Lieferlänge 4–10 m, und es ist oft erforderlich, in fester Länge (oder doppelter Länge) zu liefern.

 Die Spezifikation des API 5L-geschweißten Stahlleitungsrohrs wird durch den Nenndurchmesser (mm oder Zoll) angegeben. Der Nenndurchmesser weicht vom tatsächlichen ab. Das geschweißte Rohr besteht aus zwei Arten von gewöhnlichen Stahlrohren und verdickten Stahlrohren entsprechend der angegebenen Wandstärke. Der Schweißprozess des Unterpulverschweißens von Stahlrohren mit gerader Naht ist die Unterpulverschweißtechnologie, die Füllschweißen und Unterpulverschweißen mit Partikelschutzflussmittel verwendet. Der Produktionsdurchmesser kann 1500 mm erreichen. LSAW ist die englische Abkürzung für Unterpulverschweißen von Stahlrohren mit gerader Naht. Die Produktionstechnologie für das Unterpulverschweißen von Stahlrohren mit gerader Naht umfasst die JCOE-Umformtechnologie und die Rollform-Unterpulverschweißtechnologie.

Bei großen Durchmessern können zwei Stahlplatten zum Walzen verwendet werden, was zu Doppelschweißnähten führt. Zu den geltenden Normen gehören die Normen GB/T3091-2008 für die Herstellung von Niederdruck-Flüssigkeitsstahlrohren, die Normen GB/T9711.1-2-1997 für die Herstellung und Nutzung von Öl- und Gasstahlrohren sowie die amerikanische API 5L Welded Ausführungsstandards für Stahlleitungsrohre. Die verwendeten Produktionsmaterialien sind Q195A-Q345E, 245R, Q345QA-D, L245-L485 und X42-X70. Die Druckparameter bestehen hauptsächlich aus 2ST/T, wobei S die Streckgrenze und T die Wandstärke darstellt. Das Unterpulverschweißen hat sich zum Zweidraht- und Mehrdraht-Unterpulverschweißen weiterentwickelt und seine Effizienz weiter gesteigert.

Produktparameter (Spezifikation)

Product Feature And Application

According to the production process, API 5L Welded Steel Line Pipe can be divided into high frequency straight seam steel pipes and submerged arc welded straight seam steel pipes. Straight seam steel pipes are mainly used in water supply engineering, petrochemical industry, chemical industry, electric power industry, agricultural irrigation, and urban construction.

Wird für den Flüssigkeitstransport verwendet: Wasserversorgung und -ableitung.

Für den Gastransport: Gas, Dampf, Flüssiggas.

Für bauliche Zwecke: als Rammrohre, als Brücken; Rohre für Kaianlagen, Straßen, Gebäudestrukturen usw.

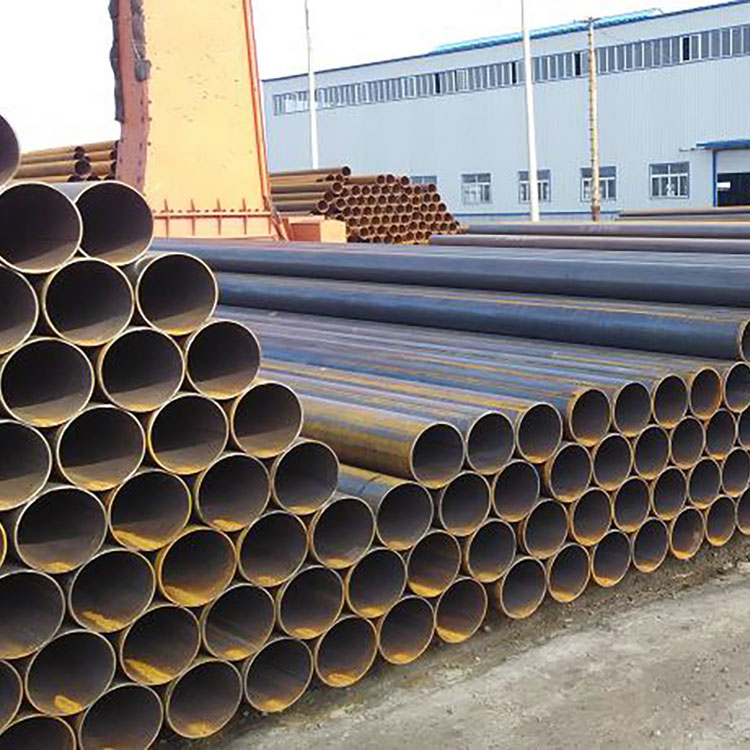

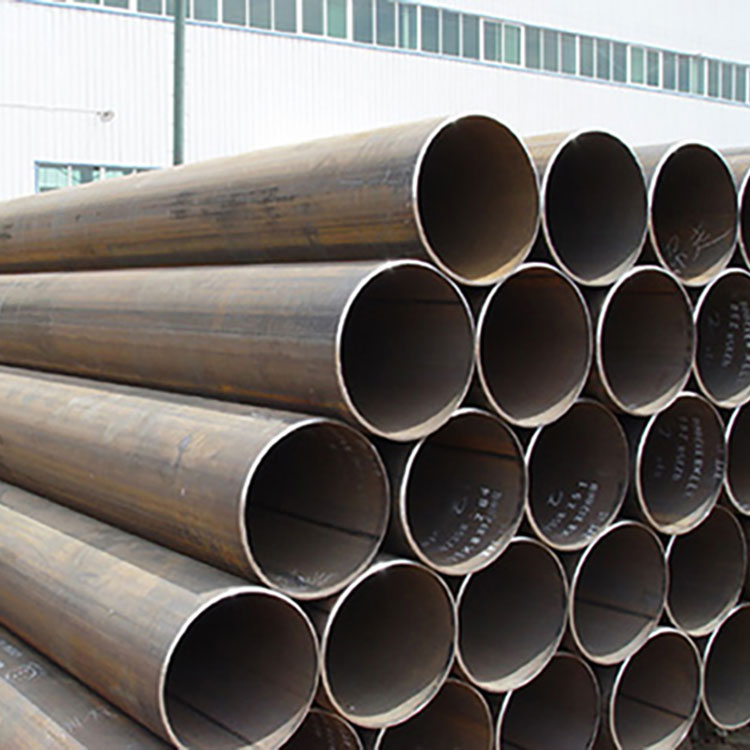

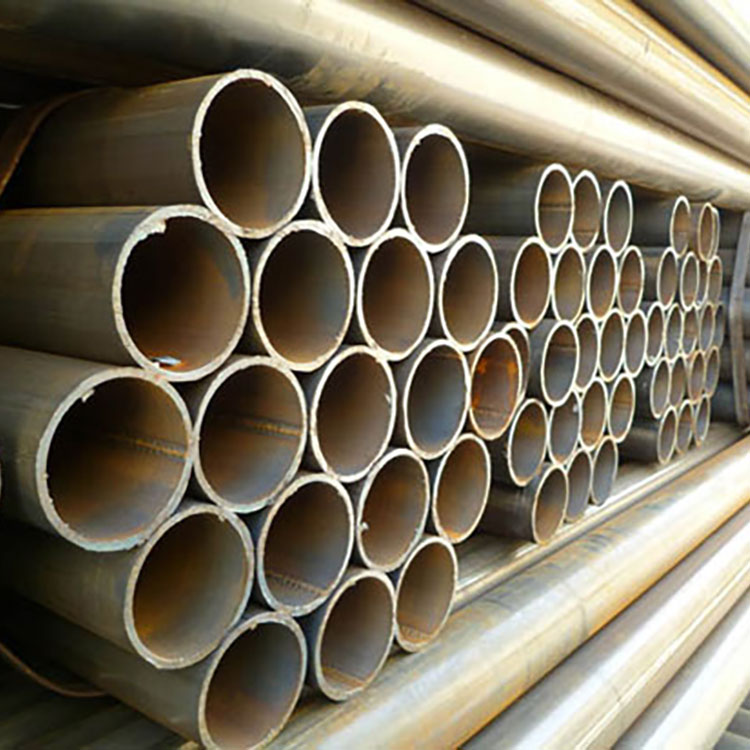

Produktdetails
